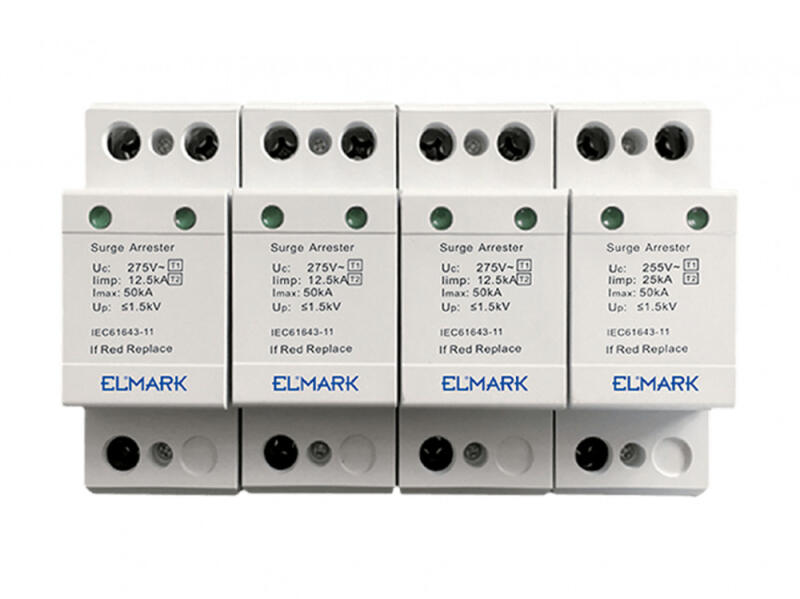

Gyártói típuskód: SPD-X/3P+N
A katódos levezető meghatározott körülmények hatására nyitó félvezető elektronikus szelepből (varisztor) áll. Alaphelyzetben végtelen ellenállásként működik, a védett vezetékek és földelő sín között. Légköri jelenség miatt vagy a rendszerben keletkezett üzemzavar következtében fellépő feszültségemelkedés esetén a szelepelem nyit és levezeti a túlfeszültséget a földelő sínbe. A normál feszültség helyreállítása után a szelepelem zár. A katódos levezető nagy, rövid ideig tartó túlfeszültséget képes elviselni.

Rendeltetés:
- terhelés alatt álló áramkörök védelme túlfeszültség ellen
- külön fogyasztó / áramkör, illetve egész áramelosztó szekrény védelme
- magas fokon garantálja az áram jellemzők megbízhatóságát
- vezérlés módja: automata kikapcsolás kimeneti hiba esetén, a veszély megszűnése után ismét alaphelyzetbe áll

Műszaki jellemzők
* Névleges üzemi feszültség: Uc :- a katód levezető működésbe lépési feszültsége: 275/440V ; 50 Hz
* Lökőfeszültség Up: a katód levezető kapcsain keletkező feszültség a névleges kisülési áram átfolyásakor- a mellékelt
táblázatok szerint
* Névleges kisülési áram In: azon 8/20μs szinuszgörbével rendelkező kisülési áram névleges értéke, amelyet többszörösen
lehet levezetni a földelő sínbe - a mellékelt táblázatok szerint

Bekötés:
- megfelelő keresztmetszetű hajlékony vagy merev vezetékek

Felszerelés módja:
- DIN sínre rögzítve
- függőleges pozícióban kerül felszerelésre
- felszerelés a fő elosztó szekrény bemeneti oldalára közvetlenül a fogyasztó előtt, a mellékelt vázlatok szerint
* A megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló, éghetetlen műanyag
* Környezeti hőmérséklet: -10°÷45ºС
* Tengerszint feletti magasság: max. 2000 m

Alkalmas a fogyasztó
első és másodlagos védelmére.
Villám-áramlökés: 50 kA
Levezető-mérőfeszültség AC 275 V
Névleges feszültség AC 230 V
Védelmi szint: 1,5 kV
Méret: 8 modul
Jelzés az eszközön: optikai
