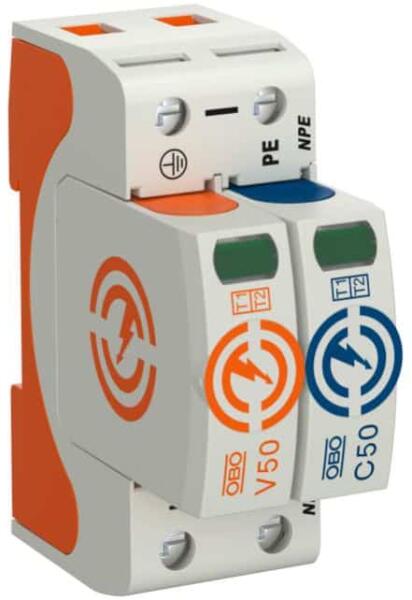

Obo T1+T2 típusú SPD, V50, 1-pólus+NPE, 280 V túlfeszültség levezető 5093522

  Obo T1+T2 típusú SPD, V50, 1-pólus+NPE, 280 V túlfeszültség levezető 5093522

Obo T1+T2 típusú SPD, V50, 1-pólus+NPE, 280 V túlfeszültség levezető 5093522

38 990 Ft
Írjon véleményt!
Megközelítés:
A
B
Útvonaltervezés
Javasolt útvonal:

Ajánlataink a termékre



Írjon véleményt!Bolt infó

Obo T1+T2 típusú SPD, V50, 1-pólus+NPE, 280 V túlfeszültség levezető 5093522

38 990 Ft
Raktáron
irány a bolt »
elektro-shop.hu
Termékleírás
Termékleírás
T1+T2 típusú SPD

villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint

villámáram levezetőképesség 12,5 kA (10/350) pólusonként és maximum 50 kA (10/350) összesen

moduláris rendszerű SPD dinamikus leválasztó egységgel és optikai állapotjelzéssel

bepattintható, rázkódás elleni védelemmel és feszültségkódolással

halogénmentes műanyag (UL 94 V-0)

a távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek

Alkalmazási terület: villámvédelmi potenciálkiegyenlítés, LPL III-IV fokozatú villámvédelemmel rendelkező épületek
* Komplett = betét és aljzat

Műszaki adatok

A pólusok kivitele
1+N/PE

CO₂-lábnyom (GWP) bölcsőtől a kapuig
0,8353 kg CO₂e / 1 Darab

FM-kapcsok csatlakozási keresztmetszete max.
1,5 mm2

FM-kapcsok csatlakozási keresztmetszete max.
16 AWG

FM-kapcsok csatlakozási keresztmetszete min.
0,5 mm2

FM-kapcsok csatlakozási keresztmetszete min.
21 AWG

Forgatónyomaték
4 Nm

Hajlékony vezető keresztmetszete (finomhuzalos) max.
35 mm2

Hajlékony vezető keresztmetszete (finomhuzalos) max.
2 AWG

Hajlékony vezető keresztmetszete (finomhuzalos) min.
1,5 mm2

Hajlékony vezető keresztmetszete (finomhuzalos) min.
16 AWG

Hálózattípus
TN-S, TT

Hálózattípus TN
igen

Hálózattípus TN-C
nem

Hálózattípus TN-C-S
igen

Hálózattípus TN-S
igen

Hálózattípus TT
igen

Ház anyaga
PA UL 94 V-0

Integrierte Vorsicherung
nem

Jelzés a készüléken
optikai

Kifúvató
nem

Korlátozási feszültség [L-N] @ 12,5 kA
1 kV

Korlátozási feszültség [L-N] @ 1 kA
0,7 kV

Korlátozási feszültség [L-N] @ 5 kA
0,8 kV

Legmagasabb tartós feszültség (L-N)
280 V

Legmagasabb tartós feszültség (N-PE)
255 V

Levezetőképesség (8/20 μs) [összes]
80 kA

Max. hálózatoldali túláramvédelem
160 A gL/gG

Max. tartós feszültség, AC
280 V

Maximaler Ableitstoßstrom (8/20 μs) [L-N]
50 kA

Maximális előtétbiztosítás
160 A

Maximális levezetőképesség (8/20 μs)
50 kA

Méret
280V

Merev vezető keresztmetszete (egy-/többhuzalos) max.
2 AWG

Merev vezető keresztmetszete (egy-/többhuzalos) max.
35 mm2

Merev vezető keresztmetszete (egy-/többhuzalos) min.
1,5 mm2

Merev vezető keresztmetszete (egy-/többhuzalos) min.
16 AWG

Mindestabstand
1,5 mm

MSZ EN 61643-11 szerinti SPD
1+2-es típus

Névleges feszültség AC (50 / 60 Hz)
230 V

Névleges levezetőképesség (8/20 s)
30 kA

Névleges levezetőképesség (8/20 s) [L-N]
30 kA

Pólusszám
2

SPD az IEC EN 61643-1 szerint
I+II. osztály

SPD az UL 1449 szerint
4. típus

Szerelési mód
Kalapsín 35 mm

Távjelzés
nem

TOV-Spannung [L-N] - fail safe mode - 120 min
440 V

TOV-Spannung [L-N] - withstand mode - 5 s
335 V

TOV-Spannung [N-PE] - withstand mode - 200 ms
1200 V

Túlfeszültség-védelmi eszközök vezetéktípusa
Erősáramú vezeték AC

Utánfolyó áram megszakító képesség (eff) [N-PE]
0,1 kA

Üzemi hőmérséklet max.
80 °C

Üzemi hőmérséklet min.
-40 °C

Válaszidő
