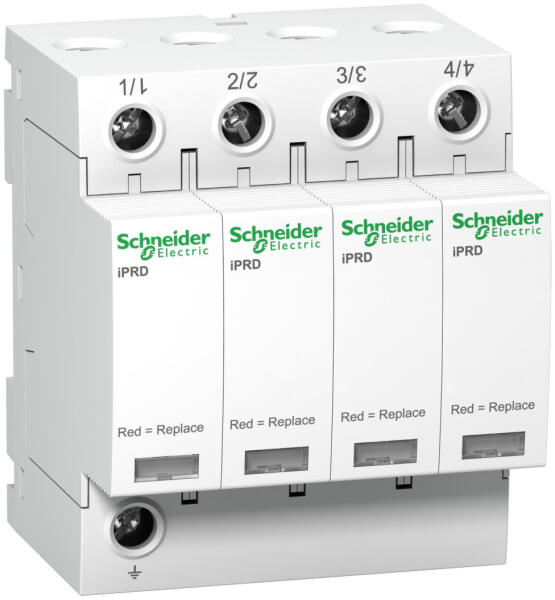

Az Acti9 iPRD8r moduláris túlfeszültség-korlátozó a Schneider Electric iparágvezető megoldása az elektromos elosztóhálózatok védelmére. Ez a 4 pólusú, IT földelési rendszerhez tervezett eszköz hatékony védelmet nyújt a villámcsapások és kapcsolási túlfeszültségek ellen, megóvva a létesítményed értékes elektromos berendezéseit a károsodástól. A túlfeszültség-korlátozó A9L08421 cikkszámmal azonosítható, és az Acti9 termékcsalád tagja, amely a Schneider Electric világszerte elismert minőségét képviseli. Az iPRD8r modell a 2+3 típusú túlfeszültség-védelem kategóriába tartozik, amely kombinált védelmet biztosít, így ideális választás mind az elosztóhálózatok, mind a végfelhasználói készülékek védelmére. A MOV (fémoxid varisztor) technológiára épülő készülék 230/400V AC névleges feszültségen működik (±10% tűréssel), és akár 8 kA-es maximális levezetőképességgel rendelkezik mind az L/PE, mind az N/PE vezetők között. Az eszköz számos kiemelkedő műszaki paraméterrel büszkélkedhet. A közös módusú névleges kisütőáram 2,5 kA (L/PE és N/PE vonalakon), maximális folyamatos üzemi feszültség közös módban 460V L/PE, feszültségvédelmi szint pedig kevesebb mint 1,6 kV (2-es típus) és 1,8 kV (3-as típus) a különböző módokban. Ideiglenes túlfeszültség esetén 337V L/N esetén 5 másodpercig, 1455V L/PE és N/PE esetén 200 milliszekundumig tart ki biztonságos hibaüzemmódban. A rövidzárlati ellenállás 5 kA 415V Ph/Ph feszültségnél, valamint kompatibilis különböző megszakítókkal (iC60L, IC60N, iC60H) és biztosítékokkal (gG 25A, gG 80A). A távjelzés funkció lehetővé teszi a távoli állapotfigyelést, 1 SD (1 C/O) jelzőérintkezővel, 0,25 A/250V AC 50/60 Hz jelzőáramkör-feszültséggel. A telepítés rendkívül egyszerű a DIN-sínre pattintható kialakításnak köszönhetően. A készülék méretei: 85 mm magasság, 72 mm szélesség, 69 mm mélység, 8 darab 9 mm-es osztással. Csatlakoztatása alagút típusú sorkapcsokkal (felül vagy alul) történik, amelyek 2,5-25 mm2 merev, illetve 4-16 mm2 rugalmas és érvéghüvelyes vezetékeket is befogadnak 3,5 Nm meghúzási nyomatékkal. A fehér (RAL 9003) színű, 450 g súlyú készülék széles működési hőmérséklet-tartománnyal rendelkezik (-25... 60 °C), és 2000 m-es tengerszint feletti magasságig használható 5-95% relatív páratartalom mellett. A földmaradékáram mindössze 0,6 mA, így nem okoz problémát a kismegszakítókkal való együttműködés során.

Schneider Electric Acti 9 iPRD - A9L08421 - 8r 8 KA 460V 4P IT túlfeszültség-korlátozó műszaki adatok Fő tulajdonságok Termékcsalád: IPRDTermékcsalád: Acti9Terméknév: Acti9 iPRDTerméktípus: Cserélhető betétes túlfeszültség-levezetőEszköz rövid neve: iPRD8rEszköz alkalmazás: ElosztásSzabványok: EN 61643-11:2012, IEC 61643-11:2011Termék tanúsítványok: CEPólusok leírása: 4PTávjelzés: IgenJelzőérintkezők összetétele: 1 SD (1 C/O)Túlfeszültség-levezető típus: Elektromos elosztóhálózatFöldelési rendszer: IT Kiegészítő információk Túlfeszültség-levezető osztály: 2+3 típusTúlfeszültség-levezető technológia: MOVNévleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10 %) 50/60 Hz frekvenciánNévleges kisütőáram: Közös mód: 2,5 kA (L/PE), Közös mód: 2,5 kA (N/PE)Maximális kisütőáram: Közös mód: 8 kA L/PE, Közös mód: 8 kA N/PEMaximális folyamatos üzemi feszültség [Uc]: Közös mód: 460 V L/PEMaximális feszültségvédelmi szint [Up]: Közös mód
