A Schneider Electric Acti9 iPRD65r moduláris túlfeszültség-levezetője kiváló védelmet biztosít az elektromos hálózatok számára a villámcsapások és kapcsolási túlfeszültségek ellen. Ez a termék a 2-es típusú túlfeszültség-levezetők kategóriájába tartozik, és kifejezetten IT földelési rendszerekhez tervezték, ahol a 460V-os maximális folyamatos üzemi feszültség szükséges. Az A9L65121 cikkszámú iPRD65r 1 pólusú kialakítással rendelkezik, így ideális olyan IT rendszerekhez, ahol célzott védelemre van szükség. A termék maximális kisütőképessége 65 kA, névleges kisütőárama 20 kA, ami rendkívül robusztus védelmet jelent még a komolyabb túlfeszültség-impulzusok esetén is. A feszültségvédelmi szint 2,3 kV alatt marad, biztosítva az érzékeny elektronikus berendezések megfelelő védelmét. A készülék ideiglenes túlfeszültség esetén is megbízhatóan működik: 5 másodpercig képes elviselni a 337V L/N feszültséget, valamint biztonságos hibamódba lép 1455V L/PE és 1455V N/PE feszültségnél 200 ms időtartamig. Az Acti9 iPRD65r különleges tulajdonsága a távjelzési funkcionalitás, amely 1 SD (1 C/O) jelzőérintkezővel rendelkezik. Ez a funkció 0,25A/250V AC 50/60 Hz jelzőáramkörrel működik, lehetővé téve a túlfeszültség-levezető állapotának távoli figyelését, ami kritikus fontosságú lehet felügyelet nélküli telephelyeken vagy ipari környezetben. A túlfeszültség-levezetőt különböző megszakítókkal lehet együtt használni a teljes rendszervédelem érdekében: iC60L 25A C jelleggörbéjű (25 kA), NG125H 50A C jelleggörbéjű (36 kA), NG125L 50A C jelleggörbéjű (50 kA), vagy 80A gG biztosítékkal (50 kA). A termék 5 kA rövidzárlati áramot képes elviselni 415V Ph/Ph feszültségnél. A telepítés egyszerű és gyors a DIN-sínre pattintható kivitelnek köszönhetően. A készülék szélessége mindössze 18 mm (2 modul széles, 9 mm-es osztás szerint), magassága 85 mm, mélysége 69 mm. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek mind felül, mind alul elhelyezhetők, és 2,5-25 mm2 merev, valamint 4-16 mm2 rugalmas vezetékek fogadására alkalmasak. A készülék MOV (fémoxid varisztor) technológiát alkalmaz, amely gyors reagálást és hosszú élettartamot biztosít. Az üzemi hőmérséklet-tartomány rendkívül széles: -25°C-tól +60°C-ig, ami lehetővé teszi a változatos környezetben történő alkalmazást, akár 2000 méteres tengerszint feletti magasságig.

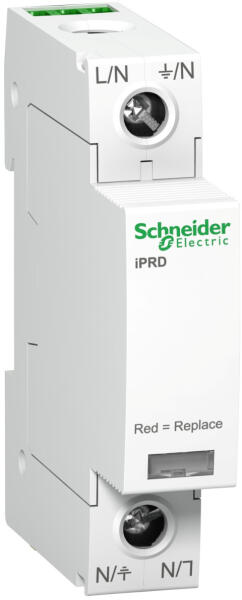

Schneider Electric Acti 9 iPRD - A9L65121 - 65r 65 KA 460V 1P IT túlfeszültség - korlátozó műszaki adatok Termék információk Termékcsalád: IPRDTerméksorozat: Acti9Termék neve: Acti9 iPRDTermék típusa: Túlfeszültség-levezető cserélhető betéttelEszköz rövid neve: iPRD65rAlkalmazási terület: ElosztásSzabványok: EN 61643-11:2012, IEC 61643-11:2011Tanúsítványok: CE Műszaki adatok Pólusok leírása: 1PTávjelzés: VanJelzőérintkezők összetétele: 1 SD (1 C/O)Túlfeszültség-levezető típusa: Elektromos elosztóhálózatFöldelési rendszer: ITTúlfeszültség-levezető osztály: 2-es típusTechnológia: MOV (fém-oxid varisztor)Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 HzNévleges kisütőáram: Közös módus: 20 kA (L/PE)Maximális kisütőáram: Közös módus: 65 kA L/PEMaximális folyamatos üzemi feszültség [Uc]: Közös módus: 460 V L/PEMaximális feszültségvédelmi szint [Up]: Közös módus
