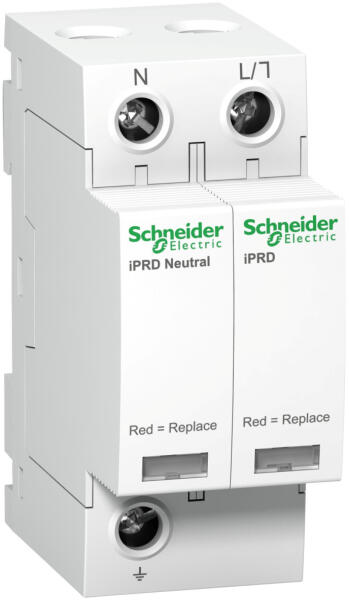

Schneider Electric Acti9 iPRD - A9L65501 - túlfeszültség korlátozó cserélhető betéttel, távjelzéssel, 65kA, 1P-N, 350V (A9L65501)

  Schneider Electric Acti9 iPRD - A9L65501 - túlfeszültség korlátozó cserélhető betéttel, távjelzéssel, 65kA, 1P-N, 350V (A9L65501)

Schneider Electric Acti9 iPRD - A9L65501 - túlfeszültség korlátozó cserélhető betéttel, távjelzéssel, 65kA, 1P-N, 350V (A9L65501)

39 036 Ft
Írjon véleményt!

Ajánlataink a termékre



(33683 vélemény)Bolt infó

Schneider Electric Acti9 iPRD - A9L65501 - túlfeszültség korlátozó cserélhető betéttel, távjelzéssel, 65kA, 1P-N, 350V (A9L65501)

Ha a legjobb árat keresed, irány a Lumenet!

39 036 Ft
+ 590 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 92 mm
Szélesség méret 73 mm
Magasság méret 43 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Acti9 iPRD65r moduláris túlfeszültség-korlátozó (cikkszám: A9L65501) egy 2-es típusú, modern védelmi eszköz, amely kiválóan alkalmazható a villamos elosztóhálózatok védelmére különféle túlfeszültségek ellen. Ez a modell az IPRD termékvonal része, és kifejezetten az 1P + N (egy fázis + nulla) konfigurációban elérhető 350V névleges feszültséggel, távjelzési funkcióval kiegészítve. A túlfeszültség-korlátozó kiváló műszaki paraméterekkel rendelkezik. A készülék kombinált technológiát alkalmaz: fém-oxid varisztor (MOV) és gázkisülési cső (GDT) együttes használatával biztosítja a maximális védelmet. Névleges üzemi feszültsége 230V AC (+/- 10%) 50/60 Hz frekvencián. Névleges kisütőárama közös módban L/PE és N/PE esetén egyaránt 20 kA, míg differenciál módban (L/N) szintén 20 kA. Maximális kisütőárama pedig minden esetben (L/PE, N/PE, L/N) 65 kA, ami kiemelkedő védelmi szintet biztosít. Az Acti9 iPRD65r kompatibilis mind a TN-S, mind a TT földelési rendszerekkel, így széleskörű alkalmazást tesz lehetővé. A maximális folyamatos üzemi feszültsége (Uc) közös módban N/PE esetén 260V, L/PE esetén 350V, míg differenciál módban (L/N) szintén 350V. A maximális feszültségvédelmi szint (Up) mind közös módban (N/PE), mind differenciál módban (L/N) kevesebb mint 1,5 kV. Ideiglenes túlfeszültségekkel szembeni ellenállása is figyelemre méltó: L/N esetén 337V 5 másodpercig, N/PE esetén 1200V 200 milliszekundumig biztonságos meghibásodási módban, L/PE esetén pedig 442V 5 másodpercig és 1453V 200 milliszekundumig szintén biztonságos meghibásodási módban. A készülék távjelzési funkcióval is rendelkezik, ami 1 SD (1 C/O) jelzőérintkezőt tartalmaz. A jelzőáramkör feszültsége 0,25 A/250V AC 50/60 Hz. A telepítés egyszerű, DIN-sínre pattintható, mérete kompakt: 85 mm magas, 36 mm széles, 69 mm mély, súlya mindössze 0,238 kg. A készülék 4 darab 9 mm-es egységet foglal el a DIN-sínen. Színe fehér (RAL 9003). A túlfeszültség-korlátozó számos minőségi tanúsítvánnyal rendelkezik, többek között CE, NF és KEMA-KEUR jelöléssel, valamint megfelel az EN 61643-11:2012 és IEC 61643-11:2011 szabványoknak. A csatlakozás alagút típusú sorkapoccsal történik, mind az alsó, mind a felső oldalon 2,5-35 mm2 keresztmetszetű vezetékekkel, 2,5 Nm meghúzási nyomatékkal. A Schneider Electric A9L65501 túlfeszültség-korlátozóhoz különböző leválasztó eszközök társíthatók, például IC60N 50A C görbéjű (Icu 10 kA), iC60H 50A C görbéjű (Icu 15 kA), NG125N 50A C görbéjű (Icu 25 kA), NG125H 50A C görbéjű (Icu 36 kA), NG125L 50A C görbéjű (Icu 50 kA) kismegszakítók, vagy akár gG 80A (Icu 50 kA) olvadóbiztosító is. Az eszköz IK03 ütésállósági fokozattal rendelkezik, és széles környezeti hőmérséklet-tartományban használható: -25°C és +60°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +85°C közötti. Relatív páratartalom szempontjából 5-95% között működőképes, és 2000 m tengerszint feletti magasságig alkalmazható.

Schneider Electric Acti 9 iPRD - A9L65501 műszaki adatok Általános termékjellemzők Termékcsalád: IPRD Termékcsalád név: Acti9 Termékmegnevezés: < /strong> Acti9 iPRD Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel Rövid terméknév: iPRD65r Alkalmazási terület: Elosztás Szabványok: EN 61643-11:2012, IEC 61643-11:2011 Termék tanúsítványok: CE Minőségi címkék: NF, KEMA-KEUR Pólusok: 1P + N Távjelzés: Rendelkezik Jelzőérintke zők: 1 SD (1 C/O) Túlfeszültség-korl átozó típusa: Elektromos elosztó hálózati Földelési rendszer: TN-S, TT Műszaki jellemzők Túlfeszültség-korlátozó osztály: 2-es típus Túlfeszültség-ko rlátozó technológia: MOV + GDT Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz Névleges kisütőáram: - Közös módban: 20 kA (L/PE)- Közös módban: 20 kA (N/PE)- Differenciál módban: 20 kA (L/N) Maximális kisütőáram: - Közös módban: 65 kA L/PE- Közös módban: 65 kA N/PE- Differenciál módban: 65 kA L/N Maximális folyamatos üzemi feszültség [Uc]: - Közös módban: 260 V N/PE- Közös módban: 350 V L/PE- Differenciál módban: 350 V L/N Maximális feszültségvédelmi szint [Up]: - Közös módban:
