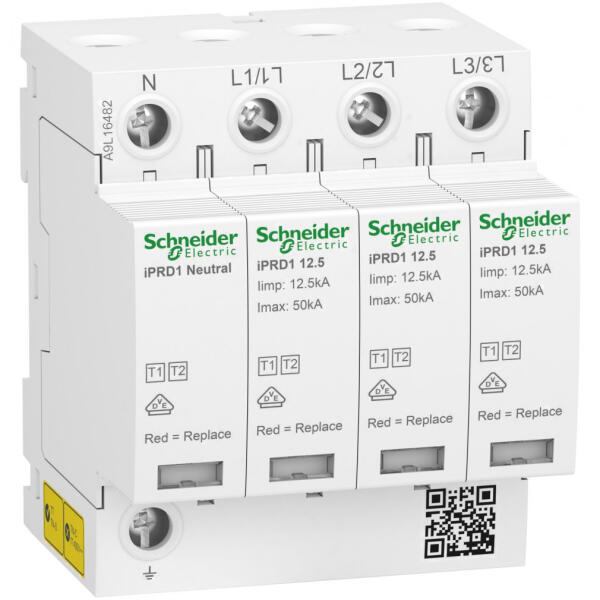

Schneider Electric Acti9 iPRD1 -A9L16482 -túlfeszültség -korlátozó, 12.5r, 3P-N (A9L16482)

  Schneider Electric Acti9 iPRD1 -A9L16482 -túlfeszültség -korlátozó, 12.5r, 3P-N (A9L16482)

Schneider Electric Acti9 iPRD1 -A9L16482 -túlfeszültség -korlátozó, 12.5r, 3P-N (A9L16482)

136 106 Ft
Írjon véleményt!

Ajánlataink a termékre



(33673 vélemény)Bolt infó

Schneider Electric Acti9 iPRD1 -A9L16482 -túlfeszültség -korlátozó, 12.5r, 3P-N (A9L16482)

Ha a legjobb árat keresed, irány a Lumenet!

136 106 Ft
+ 590 Ft szállítási díj
Raktáron
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 93 mm
Szélesség méret 80 mm
Magasság méret 80 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Acti9 iPRD1 típusú moduláris túlfeszültségkorlátozó egy rendkívül hatékony védelmi megoldás az elektromos elosztóhálózatokban keletkező túlfeszültségek ellen. Az A9L16482 típusú készülék 3 pólus + N konfigurációban érhető el, cserélhető betétekkel, távjelzéssel kiegészítve, ami jelentősen megkönnyíti a felügyeletet és a karbantartást. Ez a Type 1 + 2 osztályú készülék kombinált védelmet biztosít, ami azt jelenti, hogy mind a közvetlen villámcsapások, mind a kapcsolási túlfeszültségek ellen védelmet nyújt. A MOV (fémoxid varisztor) + GDT (gázkisülési cső) technológián alapuló túlfeszültségkorlátozó 230/400 V AC (+/- 10%) hálózati feszültségen üzemel, 50/60 Hz frekvencián. Az iPRD1 12.5 névleges levezetőképessége 20 kA, míg maximális levezetőképessége eléri az 50 kA-t. Az impulzusáram (Iimp) közös módban 50 kA (N/PE), míg differenciál módban 12,5 kA (L/N). A maximális folyamatos üzemi feszültség (Uc) differenciál módban 350 V (L/N), közös módban pedig 255 V (N/PE). A védelmi szint (Up) kevesebb mint 1,5 kV, ami rendkívül alacsonynak számít, és kiváló védelmet nyújt az érzékeny elektronikus berendezéseknek. A túlfeszültség-védelmi eszköz működési állapotát a fehér mechanikus kijelző mutatja, míg az élettartam végét piros mechanikus indikátor jelzi. Leválasztó eszközként társítható gG 160 A 120 kA szabványos biztosítékkal vagy Compact NSX160E 80 A 25 kA szabványos megszakítóval. A készülék ideiglenes túlfeszültség (Ut) ellen is védelmet nyújt: L/N között 337 V-ot bír el 5 másodpercig, míg N/PE között 1200 V-ot 200 ms-ig biztonságos meghibásodási módban. Az eszköz rendelkezik CE, EAC és VDE minőségi tanúsítványokkal, és megfelel az EN 61643-11:2012 valamint IEC 61643-11:2011 szabványoknak. A túlfeszültségkorlátozó fizikai paraméterei is figyelemre méltóak: 89 mm magas, 72 mm széles és 69 mm mély, 9 mm-es osztásnál 8 modul széles. A termék nettó tömege 619 g, anyaga PA6 (poliamid), színe fehér (RAL 9003). Szerelése rendkívül egyszerű, DIN sínre pattintható. A csatlakozások alagút típusú sorkapcsokkal vannak megoldva, amelyek fázisonként 10-25 mm2 rugalmas vagy 10-35 mm2 merev vezetékeket fogadnak, míg a földelés esetében 16-25 mm2 rugalmas vagy 16-35 mm2 merev vezetékeket lehet csatlakoztatni. A vezeték csupaszolási hossza 14 mm, a meghúzási nyomaték pedig 3,5 Nm. A készülék alkalmazási területe elsősorban lakossági és kiskereskedelmi környezet. Működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +80°C között. A relatív páratartalom 5-95% lehet, a maximális üzemeltetési magasság pedig 2000 m. A szennyezettségi fok 3, míg az IK védettségi fokozat IK05 az IEC 62262 szerint. A túlfeszültségkorlátozó ezekkel a paraméterekkel ideális választás minden olyan elektromos rendszer védelméhez, ahol kiemelt fontosságú az értékes elektronikai eszközök megóvása a villámcsapások és egyéb túlfeszültségek okozta károktól.

Schneider Electric Acti 9 iPRD1 - A9L16482 - túlfeszültség - korlátozó, 12.5r, 3P - N műszaki adatok Fő jellemzők Termékcsalád: IPRD1 Terméksorozat: Acti9 Terméknév: Acti9 iPRD1 Termék típus: Túlfeszültségkorlátozó cserélhető betéttel Eszköz rövid neve: iPRD1 12.5 Alkalmazási terület: Elosztás Szabványok: EN 61643-11:2012, IEC 61643-11:2011 Minőségi jelölések: CE, EAC, VDE Pólusok leírása: 3P + N Távjelzés: Beépített Jelzőérintke zők összetétele: 1 SD (1 C/O) Túlfeszültségkorl tozó típusa: Elektromos elosztóhálózat Földel si rendszer: TT, TN-S Kiegészítő információk Túlfeszültségkorlátozó osztály: Type 1 + 2 Túlfeszültségkorláto zó technológia: MOV + GDT Névleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10 %) 50/60 Hz-nél Névleges levezetőáram: 20 kA Maximális levezetőáram: 50 kA Impulzusáram [Iimp]: Közös módus: 50 kA N/PE, Differenciál módus: 12.5 kA L/N Maximális folyamatos üzemi feszültség [Uc]: Differenciál módus: 350 V L/N, Közös módus: 255 V N/PE Maximális feszültségvédelmi szint [Up]:
