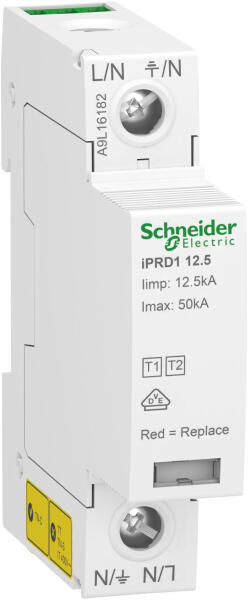

A Schneider Electric Acti9 iPRD1 12.5r túlfeszültség-korlátozó (A9L16182) egy kiváló minőségű, professzionális védelmi eszköz, amely hatékonyan óvja az elektromos hálózatokat a villámcsapásból és egyéb túlfeszültségből eredő károsodásoktól. Ez a moduláris, cserélhető betéttel rendelkező készülék kimondottan villamos elosztóhálózatokhoz lett kifejlesztve, és teljes körű védelmet biztosít mind lakossági, mind kiskereskedelmi környezetben. Az iPRD1 12.5r egy 1P (egypólusú) kialakítású túlfeszültség-korlátozó, amely 230 V AC (+/- 10%) üzemi feszültségen működik 50/60 Hz hálózatokban. A készülék kombinált 1-es és 2-es típusú védelem, amely a MOV (fémoxid varisztor) és GDT (gáztöltésű kisülőcső) technológiák előnyeit egyesíti. Az eszköz 12,5 kA impulzusáram-kezelő képességgel rendelkezik L/PE közös módban, névleges levezetőárama 20 kA, míg maximális kisülési árama eléri az 50 kA-t. A maximális feszültségvédelmi szint (Up) kisebb, mint 1,5 kV, ami kiemelkedő védelmet biztosít a csatlakoztatott berendezések számára. A készülék állandó üzemi feszültsége (Uc) közös módban 350 V L/PE, maradékárama pedig mindössze 0,9 mA L/PE. Ideiglenes túlfeszültség esetén (Ut) a készülék 442 V L/PE értéket 120 percig képes elviselni, míg 1455 V L/PE esetén 200 ms után biztonságos meghibásodási módba lép. Az Acti9 iPRD1 túlfeszültség-korlátozó rendelkezik távjelzési funkcióval, amely 1 SD (1 C/O) jelzőérintkezőt tartalmaz, így távolról is monitorozható az eszköz állapota. A helyi jelzés mechanikus indikátorokkal történik: a fehér jelző az üzemképes állapotot, míg a piros a készülék élettartamának végét jelzi. A készülék DIN sínre pattintható, telepítése rendkívül egyszerű. A termék számos minőségi tanúsítvánnyal rendelkezik, többek között CE, EAC és VDE jelöléssel. A Schneider Electric Acti9 iPRD1 12.5r túlfeszültség-korlátozó fizikai méreteit tekintve kompakt kialakítású: magassága 89 mm, szélessége 18 mm, mélysége 69 mm, súlya mindössze 171 g. A készülék fehér (RAL 9003) színű, PA6 anyagból készült. A csatlakozások alagút típusú terminállal vannak megoldva, amelyek rugalmas és merev kábelekkel is használhatók: fázisvezetékhez 10-25 mm2 rugalmas vagy 10-35 mm2 merev, földelővezetékhez 16-25 mm2 rugalmas vagy 16-35 mm2 merev kábelek csatlakoztathatók. A kábelcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm. Az eszköz TN-C földelési rendszerekhez alkalmazható. Az eszköz védettségi fokozata IK05 az IEC 62262 szabvány szerint, szennyezettségi foka 3. Működési hőmérséklettartománya -25... 60 °C, míg tárolási hőmérséklete -40... 80 °C között lehet. Relatív páratartalom tekintetében 5-95% között használható, üzemeltetési magassága maximum 2000 méter.

Schneider Electric Acti9 iPRD1 - A9L16182 - túlfeszültség - korlátozó, 12.5r, 1P műszaki adatok Általános jellemzők Termékcsalád: IPRD1Termékcsalád neve: Acti9Terméknév: Acti9 iPRD1Termék vagy komponens típusa: Túlfeszültség-korlátozó cserélhető betéttelEszköz rövid neve: iPRD1 12.5Eszköz alkalmazása: ElosztásSzabványok: EN 61643-11:2012, IEC 61643-11:2011Minőségi jelölések: CE, EAC, VDEPólusok leírása: 1PTávjelzés: IgenJelzőérintkezők összetétele: 1 SD (1 C/O)Túlfeszültség-korlátozó típusa: Villamos elosztóhálózatFöldelési rendszer: TN-C Műszaki adatok Túlfeszültség-korlátozó osztály típusa: 1-es + 2-es típusTúlfeszültség-korlátoz technológia: MOV + GDTNévleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz frekvenciánNévleges levezetőáram: 20 kAMaximális kisülési áram: 50 kAImpulzusáram [Iimp]: Közös mód: 12.5 kA L/PEMaximális folyamatos üzemi feszültség [Uc]: Közös mód: 350 V L/PEMaximális feszültségvédelmi szint [Up]:
