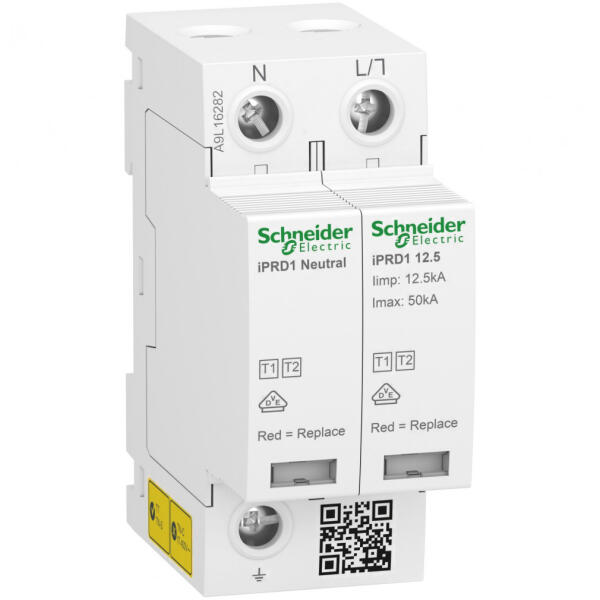

Schneider Electric Acti9 iPRF1 - A9L16282 - túlfeszültség korlátozó, 12.5r, 1P-N (A9L16282)

  Schneider Electric Acti9 iPRF1 - A9L16282 - túlfeszültség korlátozó, 12.5r, 1P-N (A9L16282)

Schneider Electric Acti9 iPRF1 - A9L16282 - túlfeszültség korlátozó, 12.5r, 1P-N (A9L16282)

73 393 Ft
Írjon véleményt!

Ajánlataink a termékre



(33673 vélemény)Bolt infó

Schneider Electric Acti9 iPRF1 - A9L16282 - túlfeszültség korlátozó, 12.5r, 1P-N (A9L16282)

Ha a legjobb árat keresed, irány a Lumenet!

73 393 Ft
+ 590 Ft szállítási díj
Raktáron
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 90 mm
Szélesség méret 80 mm
Magasság méret 45 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric Acti9 iPRD1 A9L16282 moduláris túlfeszültség-korlátozó kiemelkedő védelmet biztosít az elektromos hálózatok számára a villámcsapások és egyéb túlfeszültségek ellen. Ez az 1P+N konfigurációjú, cserélhető betéttel rendelkező eszköz a Type 1+2 kategóriába tartozik, ami azt jelenti, hogy mind a közvetlen, mind a közvetett villámcsapások elleni védelemre alkalmas, így ideális választás lakó- és kiskereskedelmi környezetben egyaránt. A készülék kiváló műszaki paraméterekkel rendelkezik: 12,5 kA impulzusáramot képes elvezetni differenciál módban (L/N), míg közös módban (N/PE) akár 50 kA-t is. A maximális kisütő áram 50 kA, névleges kisütő árama pedig 20 kA. A maximális folyamatos üzemi feszültsége differenciál módban 350 V, közös módban pedig 255 V. A védelmi szint rendkívül alacsony, kevesebb mint 1,5 kV, ami kiemelkedő védelmet biztosít az érzékeny elektronikus berendezések számára. Az Acti9 iPRD1 230 V AC (+/- 10%) névleges üzemi feszültségen működik 50/60 Hz frekvencián. A túlfeszültség-korlátozó fejlett technológiát alkalmaz: MOV (fém-oxid varisztor) és GDT (gáztöltésű kisülőcső) kombinációját, ami hatékony védelmet nyújt minden típusú túlfeszültség ellen. A készülék ideiglenes túlfeszültségnek is ellenáll: L/N irányban 337 V-ot 5 másodpercig, míg N/PE irányban 1200 V-ot 200 ms-ig biztonságos meghibásodási módban. A védelmi eszköz társítható 160 A-es gG biztosítékkal (120 kA szabványos) vagy Compact NSX160E 80 A megszakítóval (25 kA szabványos). A reziduum árama mindössze 0,003 mA N/PE irányban. Az Acti9 iPRD1 A9L16282 távjelzéssel is rendelkezik, egy SD (1 C/O) jelkontaktus révén, ami lehetővé teszi a készülék állapotának távoli figyelését. A helyi jelzés két mechanikus kijelzővel történik: fehér jelzi a normál működést, míg a piros az élettartam végét. A készülék könnyen felszerelhető a DIN sínre (clip-on), és mindössze 4 darab 9 mm-es osztást foglal el. Méretei: 89 mm magas, 36 mm széles és 69 mm mély, nettó súlya 290 g. Anyaga PA6, színe fehér (RAL 9003). Csatlakoztatása alagút típusú sorkapcsokkal történik, amelyek rugalmas vezetékeknél 10–25 mm2, merev vezetékeknél 10–35 mm2 keresztmetszetű vezetékeket fogadnak be a fázis oldalon, míg a föld oldalon rugalmas vezetékeknél 16–25 mm2, merev vezetékeknél 16–35 mm2 a kapacitás. A vezeték csupaszolási hossza 14 mm, a meghúzási nyomaték 3,5 Nm. Az Acti9 iPRD1 széles működési hőmérséklet-tartománya (-25... 60 °C) és környezeti feltételei (5... 95% relatív páratartalom, 2000 m működési magasság, 3-as szennyezettségi fok, IK05 védettség) biztosítják a megbízható működést különböző körülmények között.

Schneider Electric Acti 9 iPRD1 - A9L16282 - túlfeszültség - korlátozó, 12.5r, 1P - N műszaki adatok Főbb jellemzők Terméknév: Acti9 iPRD1 Cikkszám: A9L16282 Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel Rövid név: iPRD1 12.5 Alkalmazás: Elosztás Pólusok: 1P + N Távjelzés: Van Jelkontaktusok: 1 SD (1 C/O) Túlfeszültség-korl átozó típusa: Elektromos elosztóhálózat Földel si rendszer: TN-S, TT Műszaki adatok Túlfeszültség-korlátozó osztály: Type 1 + 2 Technológia: MOV + GDT Névleges üzemi feszültség: 230 V AC (+/- 10 %) 50/60 Hz Névleges kisütőáram: 20 kA Maximális kisütőáram: 50 kA Impulzusáram: Közös mód: 50 kA N/PE, Differenciál mód: 12.5 kA L/N Maximális folyamatos üzemi feszültség: Differenciál mód: 350 V L/N, Közös mód: 255 V N/PE Maximális védelmi szint:
