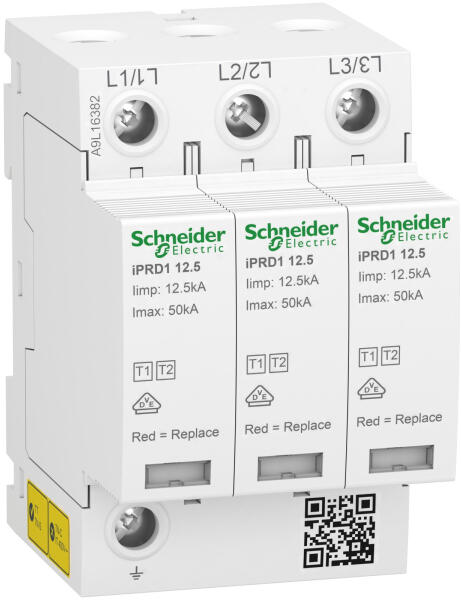

Az A9L16382 típusú Schneider Electric Acti9 iPRD1 túlfeszültség-korlátozó egy moduláris, cserélhető betétes túlfeszültség-levezető, amely hatékony védelmet biztosít a villamos hálózatokban előforduló túlfeszültségekkel szemben. Az eszköz 3 pólusú kivitelben készül, és beépített távjelzéssel rendelkezik, ami lehetővé teszi a működési állapot távolról történő figyelését. Ez a kompakt eszköz a Schneider Electric Acti9 termékcsaládjába tartozik, és kifejezetten elosztóhálózati alkalmazásokhoz tervezték. A termék kombinált 1+2 típusú túlfeszültség-levezetőként működik, ami azt jelenti, hogy védelmet nyújt mind a közvetlen villámcsapások, mind a közvetett túlfeszültségek ellen. A védelmi technológia MOV (fémoxid varisztor) és GDT (gázkisüléses túlfeszültség-levezető) kombinációján alapul, ami kiváló védelmi szintet biztosít az elektronikus berendezések számára. Műszaki paramétereit tekintve az A9L16382 névleges üzemi feszültsége 400 V AC (+/- 10%) 50/60 Hz frekvencián, míg a maximális folyamatos üzemi feszültség (Uc) L/PE között 350 V. Az eszköz 20 kA névleges levezetőképességgel és 50 kA maximális levezetőképességgel rendelkezik. Az impulzus áram (Iimp) értéke közös módban 12,5 kA L/PE között. A maximális feszültségvédelmi szint (Up) kevesebb mint 1,5 kV, ami kiemelkedően jó védelmet biztosít az érzékeny elektronikus berendezések számára. A szivárgó áram értéke mindössze 0,9 mA L/PE között. Az eszköz képes elviselni 442 V ideiglenes túlfeszültséget L/PE között 120 percig, illetve 1455 V-ot 200 ms-ig biztonságos meghibásodási módban. A túlfeszültség-korlátozó állapotát lokális és távoli jelzés teszi könnyen ellenőrizhetővé. A működési állapotot fehér színű mechanikus indikátor jelzi, míg az élettartam végét piros mechanikus jelzés mutatja. A távjelzési kontaktus összetétele 1 SD (1 C/O). A leválasztó eszköz típusaként gG 160 A 120 kA szabványos biztosíték, vagy Compact NSX160E 80 A 25 kA megszakító használható. Az eszköz DIN-sínre pattintható kivitelben készül, méretei: 89 mm magas, 54 mm széles, 69 mm mély, 9 mm-es modulszélességgel, összesen 6 modult foglalva el. A termék fehér (RAL 9003) színű, PA6 anyagból készül. A csatlakozások alagút típusú sorkapcsok, a fázis esetében 10-25 mm2 hajlékony vagy 10-35 mm2 merev vezetékhez, míg a földelés esetében 16-25 mm2 hajlékony vagy 16-35 mm2 merev vezetékhez. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték 3,5 Nm.

Schneider Electric Acti 9 iPRD1 - A9L16382 - túlfeszültség - korlátozó, 12.5r, 3P műszaki adatok Fő jellemzők Termékcsalád: IPRD1Termékcsalád megnevezése: Acti9Terméknév: Acti9 iPRD1Termék vagy alkatrész típusa: Túlfeszültség-levezető cserélhető betéttelEszköz rövidnév: iPRD1 12.5Eszköz alkalmazás: ElosztásSzabványok: EN 61643-11:2012, IEC 61643-11:2011Minőségi tanúsítványok: CE, EAC, VDEPólusok leírása: 3PTávjelzés: VanJelkontaktusok összetétele: 1 SD (1 C/O)Túlfeszültség-levezető típusa: Elektromos elosztó hálózatFöldelési rendszer: TN-C Kiegészítő jellemzők Túlfeszültség-levezető osztálytípusa: 1 + 2 típusTúlfeszültség-levezető technológia: MOV + GDTNévleges üzemi feszültség [Ue]: 400 V AC (+/- 10%) 50/60 Hz-enNévleges levezetőképesség: 20 kAMaximális levezetőképesség: 50 kAImpulzus áram [Iimp]: Közös mód: 12.5 kA L/PEMaximális folyamatos üzemi feszültség [Uc]: Közös mód: 350 V L/PEMaximális feszültségvédelmi szint [Up]:
