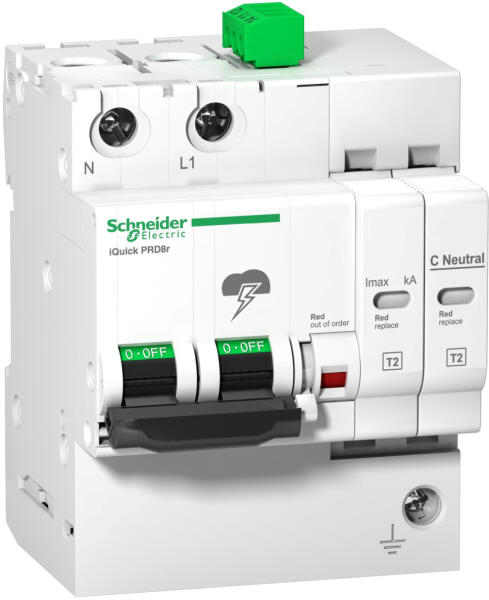

A Schneider Electric Acti9 iQuickPRD20r túlfeszültség-korlátozó egy kiváló minőségű, moduláris kialakítású eszköz, amely hatékony védelmet nyújt az elektromos hálózatok számára a túlfeszültségek ellen. Az A9L16295 cikkszámú termék 1 pólus + N konfigurációval rendelkezik és 350V-os védelmi szinttel, valamint távjelzési funkcióval van ellátva, ami lehetővé teszi a felhasználók számára az eszköz állapotának távolról történő monitorozását. A Schneider Electric Acti9 iQuickPRD20r egy 2-es típusú túlfeszültség-védelmi eszköz, amely MOV + GDT (fémoxid varisztor + gáztöltésű kisülőcső) technológiát alkalmaz a hatékony túlfeszültség-védelem érdekében. A készülék 230V AC (+/- 10%) névleges üzemi feszültségen működik 50/60 Hz-es hálózatokban. Különösen alkalmas TT és TN-S földelési rendszerek védelmére az elektromos elosztóhálózatokban. A készülék kiváló műszaki paraméterekkel rendelkezik: 5 kA névleges kisütő árammal működik mind közös (L/PE, N/PE), mind differenciál módban (L/N), miközben a maximális kisütő áram 20 kA minden esetben. A maximális folyamatos üzemi feszültség közös módban 264V N/PE, differenciál módban pedig 350V L/N. A feszültségvédelmi szint mindkét esetben kevesebb mint 1,7 kV. A túlfeszültség-korlátozó átmeneti túlfeszültségeket is képes kezelni: N/PE esetén 1200V-ot 200 ms-ig, L/N esetén 415V-ot 5 másodpercig és 440V-ot 7200 másodpercig biztonságos hibamódban. A készülék rendelkezik integrált kismegszakítóval, amelynek rövidzárlati megszakítóképessége (Icu) 25 kA. A Schneider Electric Acti9 iQuickPRD20r túlfeszültség-korlátozó DIN-sínre pattintható, 8 × 9 mm-es modulszélességgel, 91,4 mm × 72 mm × 75,9 mm-es méretekkel (magasság × szélesség × mélység). A készülék fehér (RAL 9003) színű, és nettó tömege 435 g. A földzárlati maradékáram mindössze 1 mA. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek 2,5-25 mm2 merev vagy rugalmas vezetékeket, illetve ferrulával ellátott 2,5-35 mm2 rugalmas vezetékeket fogadnak (L/N esetén). A vezeték csupaszítási hossza 11 mm, a meghúzási nyomaték pedig 2,5 N·m. A készülék kiváló környezeti ellenállóképességgel rendelkezik, IK05 fokú mechanikai védettséggel az IEC 62262 szerint. Működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között. A relatív páratartalom 5-95% lehet, és a működési magasság akár 2000 m is lehet. A termék NF és KEMA-KEUR minőségi tanúsítványokkal rendelkezik, valamint CE-jelöléssel van ellátva, ami garantálja a magas minőséget és a megbízhatóságot.

Schneider Electric Acti 9 iQuickPRD - A9L16295 - túlfeszültség - korlátozó, cs. bet. távjelzéssel, 20kA, 1P - N műszaki adatok Alaptulajdonságok Termékcsalád: IQuick PRDTermékcsalád megnevezése: Acti9Terméknév: Acti9 iQuick PRDTermék vagy komponens típusa: Cserélhető betétes túlfeszültség-korlátozóEszk z rövid neve: iQuick PRD20rEszköz alkalmazása: ElosztásSzabványok: EN 61643-11:2012, IEC 61643-11:2011Terméktanúsítván yok: CEMinőségi címkék: NF, KEMA-KEUR Műszaki adatok Pólusok leírása: 1P + NTávjelzés: VanJelző érintkezők összetétele: 1 SD (1 C/O)Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózatFöldelési rendszer: TT, TN-STúlfeszültség-korlátozó osztály típusa: 2-es típusTúlfeszültség-korlátoz technológia: MOV + GDTNévleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz-nélNévleges kisütőáram: Közös mód: 5 kA (L/PE), Közös mód: 5 kA (N/PE), Differenciál mód: 5 kA (L/N)Maximális kisütőáram: Közös mód: 20 kA L/PE, Közös mód: 20 kA N/PE, Differenciál mód: 20 kA L/NMaximális folyamatos üzemi feszültség [Uc]: Közös mód: 264 V N/PE, Differenciál mód: 350 V L/NMaximális feszültségvédelmi szint [Up]: Közös mód
