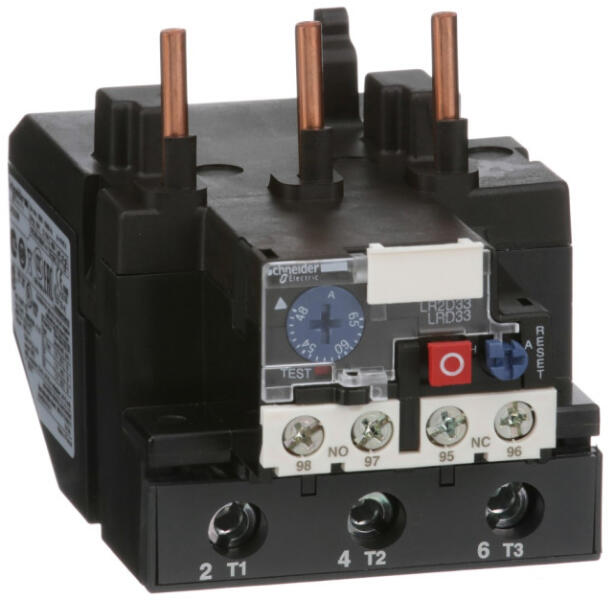

A Schneider Electric TeSys LRD3359 egy nagy hatékonyságú differenciális hőkioldó relé, amely a TeSys Deca termékcsalád része. Ez a 10A osztályú védőeszköz kifejezetten 48-65 A áramtartományban működő motorok túlterhelés elleni védelmére fejlesztették ki. A differenciális működési elvnek köszönhetően pontosan érzékeli a motor túlmelegedését, és időben lekapcsolja azt a károsodás megelőzése érdekében. A TeSys LRD3359 kompatibilis az LC1D80 és LC1D95 típusú kontaktorokkal, így komplett motorindító megoldást kínál. A relé mind váltóáramú (AC), mind egyenáramú (DC) hálózatokban használható, és 0-400 Hz frekvenciatartományban működőképes. Kioldási küszöbértéke 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően. A beállítható hőkioldási tartomány 48-65 A közötti, ami lehetővé teszi a pontos kalibrálást a védendő motor jellemzőihez. A készülék kiváló fázisvédelem funkcióval rendelkezik: ha két fázison a névleges áram 130%-a folyik, miközben a harmadik fázis kiesett (0 áramerősség), a relé működésbe lép és lekapcsolja a motort. A készülék segédérintkező összeállítása 1 NO + 1 NC (1 záró + 1 nyitó), amely lehetővé teszi a különböző jelzési vagy vezérlési funkciók megvalósítását. A jelzőáramkör konvencionális szabad levegőn történő hőárama 5 A. A megengedett áram jelzőáramkörben 0,72 A 500 V AC-15 esetén, illetve 0,06 A 440 V DC-13 esetén. A TeSys LRD3359 névleges szigetelési feszültsége a tápáramkörben 1000 V az IEC 60947-4-1 szerint, illetve 600 V a CSA és UL szabványok szerint. Névleges üzemi feszültsége 1000 V AC 0-400 Hz között. Lökőfeszültség-állósága 6 kV az IEC 60947-1 szerint. A készülék különböző felszerelési lehetőségeket kínál: rögzíthető lemezre vagy sínre speciális kiegészítőkkel, illetve közvetlenül a kontaktor alá szerelhető. A relé kezelése egyszerű: a piros nyomógomb a leállításra (stop), a kék nyomógomb pedig az alaphelyzetbe állításra (reset) szolgál. A készülék -20... 60 °C közötti hőmérséklet-kompenzációval rendelkezik, ami biztosítja a pontos működést különböző környezeti hőmérsékleten is. Csatlakozása csavaros kapcsokkal történik: a tápáramkörhöz 4-35 mm2 rugalmas vagy tömör kábel csatlakoztatható, míg a vezérlőáramkörhöz 1-2,5 mm2 keresztmetszetű kábel használható. A meghúzási nyomaték a vezérlőáramkörnél 1,7 Nm, a tápáramkörnél 9 Nm.

Schneider Electric TeSys LR. D - LRD3359 - Hőkioldó 10 - es osztályú, 48. . 65A, D40…D95 - höz, csavaros csatlakozás műszaki adatok Fő jellemzők Termékcsalád: TeSys Terméknév: TeSys LRD, TeSys Deca Termék vagy összetevő típusa: Differenciális hőkioldó relé Eszköz rövid neve: LRD Relé alkalmazása: Motorvédelem Termék kompatibilitás: LC1D80, LC1D95 Hálózat típusa: AC, DC Hőkioldási osztály: 10A osztályú az IEC 60947-4-1 szerint Hőkioldási beállítási tartomány: 48... 65 A Névleges szigetelési feszültség [Ui]: Tápáramkör: 1000 V az IEC 60947-4-1 szerint, Tápáramkör: 600 V a CSA szerint, Tápáramkör: 600 V az UL szerint Kiegészítő információk Hálózati frekvencia: 0... 400 Hz Szerelési lehetőség: Lemezre, speciális kiegészítőkkel; Sínre, speciális kiegészítőkkel; Kontaktor alá Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint Segédérintkező összeállítása: 1 NO + 1 NC Konvencionális szabad levegőn történő hőáram [Ith]: 5 A jelzőáramkörhöz Megeng edett áram: 0,72 A 500 V AC-15 jelzőáramkörhöz, 0,06 A 440 V DC-13 jelzőáramkörhöz Névle ges üzemi feszültség [Ue]: 1000 V AC 0... 400 Hz tápáramkörhöz az IEC 60947-4-1 szerint Kapcsolódó biztosíték értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz Névle ges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint Fáziskiesés érzékenység: Kioldási áram a névleges áram 130%-a két fázison, a harmadik 0 Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: alaphelyzetbe állítás Hőmérséklet- kompenzáció: -20…60 °C Csatlakozások és méretek Csatlakozók - kapcsok: Tápáramkör: csavaros kapcsok 1 kábel(hez) 4... 35 mm2 rugalmas, érvéghüvely nélkül; Tápáramkör: csavaros kapcsok 1 kábel(hez) 4... 35 mm2 rugalmas, érvéghüvellyel; Tápáramkör: csavaros kapcsok 1 kábel(hez) 4... 35 mm2 tömör, érvéghüvely nélkül; Vezérlőáramkör: csavaros kapcsok 2 kábel(hez) 1... 2,5 mm2 rugalmas, érvéghüvely nélkül; Vezérlőáramkör: csavaros kapcsok 2 kábel(hez) 1... 2,5 mm2 rugalmas, érvéghüvellyel; Vezérlőáramkör: csavaros kapcsok 2 kábel(hez) 1... 2,5 mm2 tömör, érvéghüvely nélkül Meghúzási nyomaték: Vezérlőáramkör: 1,7 Nm - csavaros kapcsokon, Tápáramkör: 9 Nm - csavaros kapcsokon Magasság: 81 mm Szélesség: 70 mm Mélység: 115 mm Környezeti feltételek Klimatikus állóképesség: IACS E10 szerint IP védettségi fokozat: IP20 az IEC 60529 szerint Környezeti hőmérséklet működés közben: -20... 60 °C leértékelés nélkül az IEC 60947-4-1 szerint Környezeti hőmérséklet tároláskor: -60... 70 °C Lángállóság: V1 az UL 94 szerint Mechanikai robosztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint Dielektromos szilárdság: 2,2 kV 50 Hz-en az IEC 60947-1 szerint Szabványok és tanúsítványok Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 Terméktanúsítván yok: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
