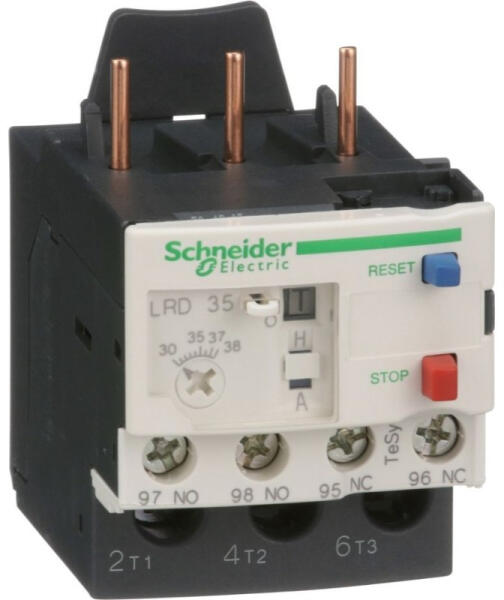

A Schneider Electric TeSys LRD35 egy differenciális termikus túlterhelésvédő relé, amely a TeSys Deca termékcsalád tagja. Ez a professzionális motorvédelmi eszköz 10A védelmi osztályba tartozik az IEC 60947-4-1 szabvány szerint, és 30-38 A közötti áramerősség-tartományban állítható be a motorok védelmére. A TeSys LRD35 túlterhelésvédő relét kifejezetten az LC1D32 és LC1D38 típusú mágneskapcsolók alá történő közvetlen szerelésre tervezték, de sínre vagy lemezre is szerelhető megfelelő kiegészítőkkel. A relé egyaránt alkalmazható egyenáramú (DC) és váltakozóáramú (AC) hálózatokban, 0-400 Hz frekvenciatartományban. A kapcsolási küszöbérték az IEC 60947-4-1 szabvány szerint 1,14 +/- 0,06 Ir értéken van beállítva, ami biztosítja a pontos védelmet a motor túlmelegedése ellen. A TeSys LRD35 túlterhelésvédő relé kiemelkedő elektromos tulajdonságokkal rendelkezik. Az üzemi feszültség 690 V AC 0-400 Hz frekvencián, névleges szigetelési feszültsége az erősáramú áramkörben 690 V az IEC 60947-4-1, illetve 600 V a CSA és UL szabványok szerint. A relé 1 NO + 1 NC (1 záró + 1 nyitó) segédérintkezővel rendelkezik a jelzőáramkör számára, amelynek megengedett árama 1,5 A 240 V AC-15 esetén, illetve 0,1 A 250 V DC-13 esetén. A jelzőáramkörhöz 4 A gG vagy 4 A BS biztosíték ajánlott. A TeSys LRD35 túlterhelésvédő relé különleges védelmi funkcióval is rendelkezik: érzékeli a fáziskiesést, és 130%-os kioldóáramot biztosít két fázison, miközben a harmadik fázis 0 értéken van. A készülék vezérlése piros leállító és kék visszaállító nyomógombbal történik. A relé -20°C és +60°C közötti hőmérséklet-tartományban használható teljesítménycsökkenés nélkül, és -60°C és +70°C között tárolható. A berendezés IP20 védettségi fokozattal rendelkezik az IEC 60529 szerint. A TeSys LRD35 túlterhelésvédő relé csatlakoztatása csavaros kapcsokkal történik. A vezérlőáramkör esetében 1-2,5 mm2 rugalmas vagy tömör vezeték, az erősáramú áramkör esetében pedig 1,5-10 mm2 rugalmas vagy tömör vezeték csatlakoztatható. A meghúzási nyomaték a vezérlőáramkörnél 1,7 Nm, az erősáramú áramkörnél 2,5 Nm. A készülék kompakt méretekkel rendelkezik: 66 mm magas, 45 mm széles és 70 mm mély, nettó tömege mindössze 0,124 kg.

Schneider Electric TeSys LR. D - LRD35 - Hőkioldó műszaki adatok Fő jellemzők Termékcsalád: TeSys, TeSys Deca Terméknév: TeSys LRD, TeSys Deca Termék vagy alkatrész típusa: Differenciális termikus túlterhelésvédő relé Eszköz rövid neve: LRD Relé alkalmazása: Motorvédelem Termékkombi nációs lehetőségek: LC1D32, LC1D38 Hálózati típus: DC, AC Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint Termikus védelem beállítási tartománya: 30-38 A Névleges szigetelési feszültség [Ui]: Erősáramú áramkör: 600 V a CSA szerint, 600 V az UL szerint, 690 V az IEC 60947-4-1 szerint Kiegészítő jellemzők Hálózati frekvencia: 0-400 Hz Szerelési támogatás: Lemez (speciális kiegészítőkkel), Sín (speciális kiegészítőkkel), Mágneskapcsoló alá Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint Segédérintkező összetétele: 1 NO + 1 NC Konvencionális szabad levegős termikus áram [Ith]: 5 A jelzőáramkörhöz Megeng edett áram: 1,5 A 240 V AC-15 jelzőáramkörnél, 0,1 A 250 V DC-13 jelzőáramkörnél Névle ges üzemi feszültség [Ue]: 690 V AC 0-400 Hz erősáramú áramkörhöz az IEC 60947-4-1 szerint Kapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz Névle ges lökőfeszültség-állóság [Uimp]: 6 kV Fáziskiesés-érzéken ység: Kioldóáram 130%-a Ir értéknek két fázison, a harmadik 0 értéken Vezérlési típus: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás Hőmérs klet-kompenzáció: -20-60 °C Csatlakozások - kapcsok Vezérlőáramkör: csavaros csatlakozókapcsok 2 kábel(ek) 1-2,5 mm2 rugalmas kábelvég nélkül, csavaros csatlakozókapcsok 2 kábel(ek) 1-2,5 mm2 rugalmas kábelvéggel, csavaros csatlakozókapcsok 2 kábel(ek) 1-2,5 mm2 tömör kábelvég nélkül Erősáramú áramkör: csavaros csatlakozókapcsok 1 kábel(ek) 1,5-10 mm2 rugalmas kábelvég nélkül, csavaros csatlakozókapcsok 1 kábel(ek) 1-6 mm2 rugalmas kábelvéggel, csavaros csatlakozókapcsok 1 kábel(ek) 1,5-10 mm2 tömör kábelvég nélkül Meghúzási nyomaték: Vezérlőáramkör: 1,7 Nm - csavaros csatlakozókapcsoknál, Erősáramú áramkör: 2,5 Nm - csavaros csatlakozókapcsoknál Méretek és tömeg Magasság: 66 mm Szélesség: 45 mm Mélység: 70 mm Nettó tömeg: 0,124 kg Környezet Klimatikus ellenállás: megfelel az IACS E10-nek IP védettségi fokozat: IP20 az IEC 60529 szerint Környezeti levegőhőmérséklet üzemelés során: -20-60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint Környezeti levegőhőmérséklet tároláskor: -60-70 °C Lángállóság: V1 az UL 94 szerint Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint Szabványok és tanúsítványok Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495 Terméktanúsítván yok: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
